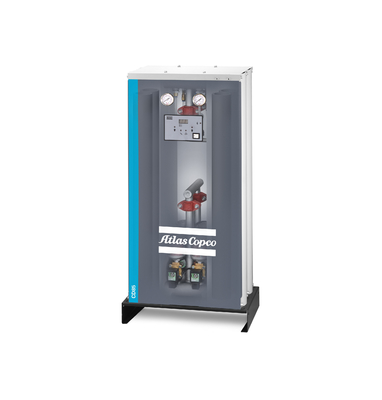

Secadores de ar dessecantes monofásicos CD85 Fonte de energia elétrica


ATLAS CD85 DESICANTE SECADORES DE AR Tratamento do ar


Como funcionam os secadores?
Os secadores de desicante consistem em duas torres preenchidas com desicante.O dessecante tem uma capacidade de adsorção finita antes de ser secadoPor isso o projeto das torres gêmeas, enquanto uma torre está a secar o ar, a outra está a ser regenerada.

A Atlas oferece dois tipos de secadores de desicante, a série BD+ de secadores de purga de sopro (zero) e a série CD(+) de secadores de desicante sem calor.

1A secar.
O ar comprimido úmido flui para cima através do adsorvente desicante de baixo para cima (1).

2Regeneração.
Secadores de desidratantes sem calor CD+:
O ar seco da saída da torre de secagem é expandido até à pressão atmosférica e enviado através do dessecante saturado, forçando a humidade adsorvida a sair (2 e 4).
Após a dessorção, a válvula de escape é fechada e o recipiente é re-pressurizado.
Aparelhos de secagem de desicante de purgação com sopro (zero)
O soprador (5) absorve o ar ambiente e sopra-o através do aquecedor externo (6).

3Refrigerador (BD+)
BD+ com purga:
Após a fase de aquecimento, o dessecante é resfriado através da expansão do ar comprimido seco da saída do recipiente de adsorção sobre o
A torre de reactivação.
BD+ com purga zero:
Após a fase de aquecimento, o soprador absorve o ar ambiente e o envia através da torre reativada de baixo para cima.
4Troco.
Após a regeneração, a secagem passa da torre saturada para a torre regenerada (3).

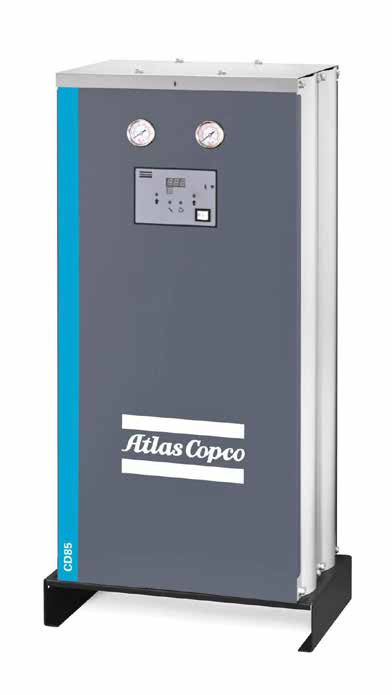

CD85 Modular Tecnologia avançada e desempenho excepcional

1Tecnologia avançada e desempenho excepcional
• Os novos secadores modulares da série CD+/CD da Atlas Copco fornecem ar seco de alta qualidade sem recipientes sob pressão,com um ponto de orvalho de pressão tão baixo como -70°C e capaz de atingir o nível de água mais elevado de nível 1 da norma ISO8573-1:2010 norma de qualidade do ar comprimido.

2Excelente desempenho.
• Adsorvente de alta qualidade com elevado desempenho de adsorção confiável, adequado para uma variedade de condições de trabalho
• O padrão da série CD+ atinge um ponto de orvalho de pressão de -40°C e -70°C
• O padrão da série CD atinge um ponto de orvalho de pressão de -20°C

3.Válvula solenoide ideal
• válvula de solenoide de alta qualidade para assegurar o funcionamento fiável do secador em diferentes condições de pressão

4Controlador inteligente e amigável
• Controlador LCD para monitorizar o estado de funcionamento,
• Pode ser sincronizado com o compressor para controlar o estado do interruptor do compressor (carregamento e descarregamento)
• Indicação e aviso do tempo de funcionamento e de funcionamento.
• Controlo opcional do ponto de orvalho para reduzir a perda de ar de depuração (requer-se o controlo opcional do ponto de orvalho).
• Controle remoto para obter arranque, parada e alarme remotos

5Distribuição do fluxo de ar otimizada
• Análise profissional da mecânica dos fluidos, projeto da distribuição do fluxo de ar e vida útil prolongada do adsorvente
• A distribuição otimizada do fluxo de ar garante um ponto de orvalho de pressão estável

6- Manutenção e cuidados convenientes
• Substitua rapidamente o adsorvente, fácil de encher, e evite o excesso de adsorvente
• Dispositivo de protecção do adsorvente especialmente concebido para evitar a formação de pó durante o funcionamento

7. Ampla gama de pressões
• Os produtos normais podem ser utilizados para 4-10bar, opcionais podem ser utilizados até 16bar
• Projeto profissional para diferentes pressões de entrada para reduzir as perdas de ar comprimido


Especificações técnicas



Secador de CD*: alumina ativada, pode ser utilizado para o ponto de orvalho de pressão -20°C (apenas CD180/210 opcional, ponto de orvalho de pressão -40°C)
Descrição da pressão**: Recomenda-se a máquina padrão para ar comprimido de 7 a 8 bar (intervalo de utilização limitado de 4 a 10 bar), com um bico de purificação opcional correspondente de 4/10/13 a 16 bar para reduzir o consumo de gás

Condições de trabalho de referência: temperatura ambiente: 25°C
Temperatura do ar de admissão: 35°C
Pressão de trabalho: 7 bar

Condições de funcionamento extremas: Temperatura ambiente máxima: 46°C
Temperatura ambiente mínima: 2°C
Temperatura máxima de admissão de ar: 50°C
