ATLAS CD1+~22+ SECADORES DE AR DESICANTADORES Tratamento do ar
Clique para abrir o nosso catálogo:Dessecante+secadores+Antwerp+folheto+EN+2935093945.pdf...
Secadores de desicante Atlas, qualidade em que pode confiar
Proteja a sua produção e a sua reputação
Os secadores dessecantes Atlas protegem a fiabilidade da produção e a qualidade dos produtos.Os secadores de alto desempenho removem a umidade do ar comprimido com um ponto de orvalho de pressão padrão de
-20°C/-5°F, -40°C/-40°F e -70°C/-100°F. Para total tranquilidade, você pode até ajustar o ponto de orvalho para atender às necessidades específicas de sua aplicação.
Estabelecer novos padrões de qualidade
Ensaiado de acordo com a norma ISO 7183:2007, os secadores dessecantes Atlas cumprem e muitas vezes excedem as normas internacionais de pureza do ar comprimido.
Naturalmente, todos os nossos secadores fornecem proteção completa de componentes elétricos, controles e ecrãs.
Reduzir os custos energéticos
Os secadores de desicante Atlas vêm com uma série de características de poupança de energia que reduzem a sua pegada de carbono.
custos energéticos.
• Sensor e controle do ponto de orvalho ajustam a energia
consumo à carga real do secador.
• Um ponto de orvalho ajustável permite adaptar o
A secadora é adaptada às suas necessidades reais.
Desfrute de instalação fácil e de longos intervalos de manutenção
Graças ao seu design compacto,
Os secadores são uma presença discreta na sua planta de produção. Fornecidos prontos para utilização, a sua instalação é rápida e fácil. Todos os componentesinternos são facilmente acessíveis para facilitar a manutenção.O desicante de alta qualidade e as válvulas duráveis estendem
Intervalos de manutenção superiores aos três anos normais.

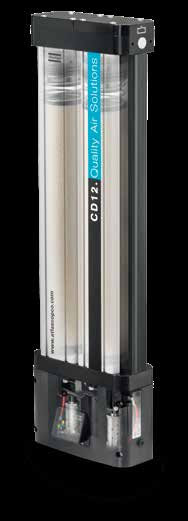

CD 1+-22+A solução compacta
1 Os componentes de alta qualidade concebidos para baixar a pressão e aumentar a fiabilidade garantem uma operação segura.
2 Preenchido com peneiras moleculares de alto desempenho para permitir vários pontos de orvalho de pressão (-40°C/-40°F e -70°C/-100°F).Os filtros integrados garantem uma manutenção rápida e limpa.
3 As entradas e saídas de várias portas permitem uma fácil ligação ao sistema de ar. O secador pode ser instalado verticalmente ou horizontalmente.
4 Os silenciadores integrados minimizam o ruído.
5 Controlador eletrónico completo com função de poupança.
Características e benefícios
Desempenho durável
• As válvulas de não retorno e as cavidades de purgação estão integradas nos cartuchos de policarbonato.
• Cada cartucho dessecante inclui um filtro de retorno integrado para poupar espaço, simplificar a instalação e diminuir o risco de fugas.
• O secador pode funcionar em pressões de trabalho de até 16 bar ((g)/232 psig e temperaturas de até 50°C/122°F.
Eficiência energética e poupança
• Baixa queda de pressão em toda a gama.
• A função de poupança de purga está incluída de série.• A purga ajustável, disponível como opção, corresponde ao consumo de ar de purga nas condições de trabalho reais.
Operação fácil
• O controlador mostra o estado do secador/ciclo e o diagnóstico automático de falhas.
• Não é necessário desconectar o secador da rede de ar comprimido para manutenção.
• A entrada e a saída podem ser invertidas.
Especificações técnicas
| Tipo |
A norma ISO 8573-1
Classe |
Capacidade de entrada
FAD 7 bar ((e) / 100 psig |
Queda de pressão, excluindo o filtro |
Tamanho do filtro |
Dimensões ((L x P x H) |
Peso |
| Prefiltro |
| L/s |
m3 /h |
Cfm |
bar ((e) |
psig |
00,01 μm
00,01 ppm
|
mm |
polegada |
Quilos |
Ibs |
| CD 1+ |
[-:1:-] [-:2:-] |
1 |
3.6 |
2.1 |
0.01 |
0.15 |
PD3+ |
106 x 197 x 540 |
4.2 x 8 x 21.2 |
7 |
15.4 |
| CD 1.5+ |
[-:1:-] [-:2:-] |
1.5 |
5.4 |
3.2 |
0.02 |
0.29 |
PD3+ |
106 x 197 x 590 |
4.2 x 8 x 23.2 |
8 |
17.6 |
| CD 2+ |
[-:1:-] [-:2:-] |
2 |
7.2 |
4.2 |
0.04 |
0.5 |
PD3+ |
106 x 197 x 720 |
4.2 x 8 x 28.3 |
9 |
19.8 |
| CD 2,5+ |
[-:1:-] [-:2:-] |
2.5 |
9.0 |
5.2 |
0.06 |
0.87 |
PD3+ |
106 x 197 x 835 |
4.2 x 8 x 32.9 |
10 |
22 |
| CD 3+ |
[-:1:-] [-:2:-] |
3 |
10.8 |
6.4 |
0.09 |
1.30 |
PD3+ |
106 x 197 x 855 |
4.2 x 8 x 33.7 |
11 |
24.3 |
| CD 5+ |
[-:1:-] [-:2:-] |
5 |
18.0 |
10.6 |
0.08 |
1.16 |
PD10+ |
149 x 320 x 640 |
5.9 x 13 x 25.2 |
19 |
41.8 |
| CD 7+ |
[-:1:-] [-:2:-] |
7 |
25.2 |
14.8 |
0.015 |
0.22 |
PD10+ |
149 x 320 x 725 |
5.9 x 13 x 28.5 |
22 |
48.5 |
| CD 10+ |
[-:1:-] [-:2:-] |
10 |
36.0 |
21.2 |
0.038 |
0.55 |
PD10+ |
149 x 320 x 875 |
5.9 x 13 x 34.4 |
25 |
55.1 |
| CD 12+ |
[-:1:-] [-:2:-] |
12 |
43.2 |
25.4 |
0.06 |
0.87 |
PD20+ |
149 x 320 x 1015 |
5.9 x 13 x 39.9 |
29 |
63.9 |
| CD 17+ |
[-:1:-] [-:2:-] |
17 |
61.2 |
36.0 |
0.06 |
0.87 |
PD20+ |
149 x 320 x 1270 |
5.9 x 13 x 49.9 |
35 |
77.2 |
| CD 22+ |
[-:1:-] [-:2:-] |
22 |
79.2 |
46.6 |
0.19 |
2.76 |
PD20+ |
149 x 320 x 1505 |
5.9 x 13 x 59.3 |
44 |
97 |
Condições de referência BD +: dados de desempenho de acordo com a norma ISO 7183:2007.
Temperatura da entrada de ar no compressor: 35°C/100°F.
Humidade relativa da entrada: 100%.
Condições de referência BD + ZP (purga zero):
Dados de desempenho de acordo com a norma ISO 7183:2007.
Temperatura do ar ambiente: 25°C/77°F.
Humidade relativa do ar ambiente: 60%
