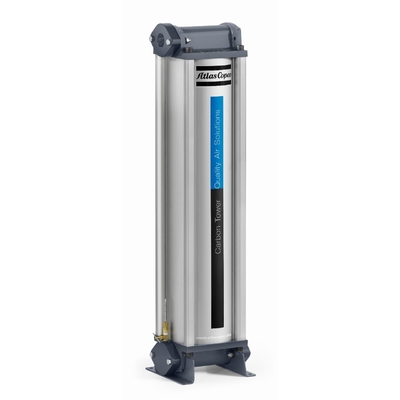

Filtros de ar comprimido Atlas
QDT 60
Clique para abrir o nosso catálogo:Filtros+Antuérpia+folheto+EN+2935093245+20210602.pdf...
Qualidade de filtragem insuperável
Competências internas
Como a filtragem é tão importante, a equipe de engenheiros da Atlas Copco trabalha em estreita colaboração com universidades, autoridades reguladoras,
Os nossos cientistas e engenheiros estão, portanto, bem informados sobre os mais recentes avanços e inovações da indústria.
Cada passo do processo de engenharia é meticulosamente executado, desde a pesquisa básica até os projetos de protótipos e análise de fim de vida.
Projetado e construído na Europa
Toda a nossa gama de filtros é concebida e produzida nas instalações europeias da Atlas Copco, utilizando linhas de produção de última geração e controles de qualidade.
Esta proximidade geográfica permite-nos manter a investigação e desenvolvimento, a engenharia, a produção e os testes próximos uns dos outros e simplificar a sua colaboração.
Os filtros da Atlas Copco® são certificados para satisfazer as seguintes normas ISO:
• ISO 8573-1:2010: Ar comprimido - Contaminantes e classes de pureza
• ISO 8573-2:2018: Ar comprimido - Método de ensaio do teor de aerossóis de óleo
• ISO 8573-4:2019: Ar comprimido - Método de ensaio para partículas
• ISO 8573-5: 2001: Ar comprimido - Método de ensaio do vapor de óleo e do teor de solventes orgânicos
• ISO 12500-1:2007: Filtros de ar comprimido - Métodos de ensaio - Aerossóis de óleo
• ISO 12500-2:2007: Filtros de ar comprimido - Métodos de ensaio - Vapores de óleo
• ISO 12500-3:2009: Filtros de ar comprimido - Métodos de ensaio - Partículas
Série QDT:
Torres de carbono ativado para filtragem óptima de vapor de óleo
A torre de carvão ativado de alta eficiência é capaz de remover hidrocarbonetos, odores e vapor de petróleo do ar comprimido.reduzir o teor de óleo residual para um valor inferior a 0A queda de pressão é baixa e permanece mínima durante a vida útil do filtro.
Os seus benefícios:
•Baixa queda de pressão- Percurso de fluxo interno óptimo.
•Alta fiabilidade- O design robusto do QDT e o rigoroso controlo de qualidade do carbono ativado optimizam a fiabilidade do filtro.
•Intervalos de serviço longos- O elevado volume de material de carbono activado garante uma longa vida útil, mesmo em condições de trabalho muito duras.
•Remissão máxima de vapor de óleo- Um excelente material de carbono ativado.
Parâmetros técnicos:
| Tipo |
Pressão de trabalho |
Fluxo de processamento das condições de trabalho de referência |
Temperatura máxima (ar ambiente/ar de admissão) |
Dimensões |
Peso |
Entrada/Saída |
| A |
B |
C |
| barras |
I/s |
m3/min |
°C |
mm |
mm |
mm |
Quilos |
Por centímetro |
| QDT60 |
1 a 16 |
60 |
3.60 |
66/66 |
840 |
223 |
190 |
18 |
G1" |
UD+ e QDT: a combinação vencedora
O grupo de filtros Atlas Copco UD+ - QDT cumpre os requisitos da classe 1 de pureza do ar para o óleo total, em conformidade com a norma ISO 8573-1:2010, numa instalação típica de ar comprimido:
| UD+ |
QDT |
| Remover óleo líquido e aerossóis de óleo |
Remover óleo líquido e aerossóis de óleo |
| Garantida 0,0009 mg/m3 de aerossóis e líquidos |
0,003 mg/m3 de vapor garantidos |
| Redução de 40% da queda de pressão em comparação com DD+/PD+ |
Redução de 40% da queda de pressão em comparação com DD+/PD+ |
| Redução da pegada de 50% |
Redução da pegada de 50% |
