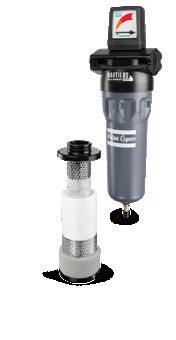

Filtros de ar comprimido dois em um UD+Série Atlas 16 bar Coalescing de óleo

Filtros de ar comprimido da série Atlas Ud+Filtros de arrefecimento de óleo de alta performance dois em um

Clique para abrir o nosso catálogo:Filtros+Antuérpia+folheto+EN+2935093245+20210602.pdf...

Filtros de fusão de óleo dois-em-um com economia de energia suprema

Os filtros UD+ reduzem eficientemente os aerossóis de óleo, poeira molhada e gotas de água no fluxo de ar comprimido para proteger o seu investimento, equipamentos e processos.A UD+ combina duas etapas de filtragem (DD+ e PD+) numa única, uma tecnologia única para satisfazer os requisitos de alta qualidade de diversas aplicações e proporcionar uma economia de energia máxima.

Os seus benefícios

40% de poupança de energia
Uma queda de pressão 40% menor do que a combinação de filtros convencionais resulta numa eficiência energética 40% superior.
Ar puro.
A pureza do ar é igual à obtida com dois filtros em linha, graças ao pacote de filtros grossos dos filtros UD+.
Poupe espaço
O conceito de filtragem dois em um reduz o espaço e a complexidade da instalação, tornando os filtros UD+ particularmente adequados para aplicações onde o espaço é importante.
Poupe dinheiro.
Instalar filtros UD+ para beneficiar de economias de custos significativas em comparação

Desempenho

UD+
Contaminante Aerossol de óleo/polvo úmido
Método de ensaio ISO 8573-2:2007, ISO 12500-1:2007
Transferência máxima de óleo (mg/m3) * 0.0009
Queda de pressão no molhado (mbar) 245
Serviço de elementos Após 4.000 horas de funcionamento ou 1 ano
Precedente com separação por água

* Concentração de óleo de entrada = 10 mg/m3.

Fator de correcção
Pressão de entrada (bares) 1 2 3 4 5 6 7 8 10 12 14 16
Pressão de entrada (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
Fator de correcção 0,38 0,53 0,65 0,75 0,83 0,92 1,00 1,06 1,20 1,31 1,41 1.50

Exemplo
• Pressão de trabalho 3 bar ((g), caudal de ar comprimido 35 l/s.
• Multiplicar a capacidade nominal do filtro seleccionado pelo respectivo factor de correcção à pressão de trabalho exigida para obter a capacidade à pressão de trabalho:
- Tamanho 45+: 45 l/s * 0,65 = 29 l/s => o tamanho do filtro 45+ não é suficientemente grande.
- Tamanho 60+: 60 l/s * 0,65 = 39 l/s => o tamanho do filtro 60+ é o tamanho a selecionar.

Opções
• Kit de ligação de filtros para fácil montagem em série (9-550 l/s).
• O kit de montagem em parede simplifica a instalação (9-550 l/s).
• O acoplamento rápido liga o filtro a um esgotador ou separador óleo/água.
• Contato livre de tensão montado no manômetro de pressão diferencial, para indicar remotamente a substituição do cartucho.
• Descolagem electrónica do EWD sem perda de ar comprimido e função de alarme (EWD opcional nos tamanhos 9 + - 550 +, 850 + T e 1100 + T; padrão nos tamanhos 550 + F e maiores).

Certificação
• ISO 8573-2:2007
• ISO 12500-1:2007
