BOMBAS DE VACUUM com parafuso seco

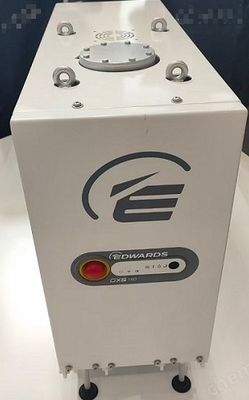

GXS 160
O PARTÍCULO DE ESCOLHA
A Edwards é líder mundial no projecto, tecnologia e fabrico de bombas de vácuo, com mais de 95 anos de história e mais de 75 anos de experiência em fabrico.
A Edwards acredita em fornecer resultados que tragam valor aos nossos clientes usando a nossa ampla experiência do setor para identificar e aplicar soluções para os seus problemas.Utilização das técnicas de modelagem mais inovadoras e actualizadas, podemos otimizar a configuração de bombeamento para os clientes para fornecer um projeto de sistema que dê o máximo de desempenho da forma mais fiável e econômica.
GXS BOMBAS E COMPÓNICAS de parafusos secos
As nossas novas bombas secas GXS levam o desempenho do vácuo para o próximo nível.permitindo um controlo avançado da temperatura e longos intervalos de serviço, é-lhe garantida a melhor velocidade de bombeamento da sua categoria e baixos custos de funcionamento durante muitos anos.
Tecnologia inovadora de parafusos GXS
1Suporte de eixo de duas extremidades
• O projeto sem levantamento fornece um suporte seguro do rotor para vibrações extremamente baixas e uma confiabilidade superior de arranque, especialmente em processos adversos
• Superiores capacidades de manuseio de líquidos e pós. Os testes demonstram uma capacidade de manuseio de uma lesma de água de cinco litros e de uma lesma de pó fino de um quilo
2- Rolamentos e lubrificação
• As engrenagens lubrificadas com óleo eliminam a gordura e a necessidade de manutenção periódica
• Utiliza rolamentos de qualidade avançada e óleo especial com baixa pressão de vapor para compatibilidade de aplicação e vida útil muito melhorada
3Tecnologia avançada de vedação do eixo
• As vedações de longa duração sem contacto com vedação de labirinto de bloqueio de óleo integrada proporcionam uma vedação altamente eficaz
• Combinado com uma purga de selos de seis litros por minuto, a caixa de velocidades é protegida da contaminação e o espaço de vácuo é mantido livre de óleo
Reforço do GXS
4Tecnologia líder mundial de motores e propulsões
• Os motores de elevada eficiência com accionamento electrónico proporcionam o máximo de desempenho de binário para processos difíceis
• O motor hermeticamente fechado elimina fugas de óleo e melhora a fiabilidade da bomba
• Os motores e os accionamentos refrigerados a água proporcionam uma maior fiabilidade e uma longa vida útil, reduzindo os custos de manutenção
5.Desenho avançado do mecanismo de bombeamento
• O design melhorado do rotor de tipo parafuso resulta numa compressão suave e gradual ao longo do comprimento do rotor para um melhor controlo térmico e
bombeamento otimizado em todas as pressões de entrada
• Gestão integrada do calor e características únicas de design do rotor e do estator proporcionam capacidade de bombeamento de gás argônio em plena concentração
• As técnicas avançadas de usinagem e as características do projeto eliminam a necessidade de revestimentos de rotores, mantendo um excelente desempenho no vácuo
• A tecnologia de fabrico e o design melhorados contribuem para baixas vibrações e funcionamento extremamente silencioso sem silenciador
6Mecanismo de reforço das raízes
• Projeto de impulsionadores de vácuo de alta eficiência
• Optimizado para o máximo de desempenho com gestão térmica automática
Dados técnicos:
| |
Unidade |
GXS 160 |
| Velocidade máxima de bombeamento |
M3/h (cfm) |
160(94) |
| Ult mate Pressão (sem purga) |
Embar (Torr) |
7x10−3 ((5.3x10−3) |
| Potência de carga total |
@pressão final |
kW ((hp) |
3.8 ((5.1) |
| @carga de bombeamento máxima |
kW ((hp) |
5.0(6.7) |
| Eletrodomésticos |
Opções de abastecimento |
Alta tensão |
380-460 V 3Ø 50/60 Hz |
| Baixa tensão |
200-230 V 3Ø 50/60 Hz |
| Conexão |
Alta tensão |
Harting Han K 4/4-F |
| Baixa tensão |
| Acoplamentos a vácuo |
Entrada |
ISO 63 |
| Fusão |
NW40 |
| Água de arrefecimento |
Pressão de abastecimento ((max) |
bar ((psig) |
6.9 ((100) |
| DP através da bomba ((min) |
bar ((psig) |
1.0(14.7) |
| Fluxo @ min DP |
L/min ((gal/min) |
4.0(1.1) |
| Temperatura |
°C(°F) |
5-40(41-104) Todas as variantes |
| Conexão |
3/8" BSP Homem (G 3/8") |
| Gás de depuração* |
Pressão |
bar ((psig) |
2.5-6.9 ((36-100) |
| Função leve |
sl/min |
12 |
| Carga média |
sl/min |
18-52 anos |
| Conexão |
Swagelok*Ø1⁄4" tubo com ovelha |
| Purificação de fluxo elevado/Lançamento de solvente |
Pressão de abastecimento |
bar ((psig) |
2.5-6.9 ((36-100) |
| Conexão da válvula de comando |
Swagelok*Ø3/8" tubo com óleo |
| Conexão do filtro |
1⁄2"NPT Mulher |
| Conexão do solvente |
3/8"BSP Homem ((G 3/8") |
| Massas |
Kg ((Ibs) |
305 ((672) |
| Ruído ((com tubo de escape adequado) |
dB ((A) |
< 64 |
| Opera tng Temperatura |
°C(°F) |
5-40 ((41-104) |
| Repressão de escape ((MAX) |
- Não, não. |
1400 ((20) |
| Classificação IP do sistema |
Padrão |
|
21D |
| Lubrificação |
Tipo |
PFPE Drynert®25/ 6 |
| Volume |
O que é? |
0.7(0.2) |
| Monitorização e controlo |
Padrão |
Controle |
Painel frontal"Dashboard"
Série-RS 232 |
| Monitorização |
Ethernet Webserver |
| Opção |
Controle |
Paralelo-MCM Micro TIM |
| Controlo e acompanhamento |
Profibus DP
Terminal de exibição da bomba (PDT) |
| Monitorização |
Fab Works |
* Bomba
combinações |
|
Função leve |
Apenas Shat Seal Purge |
| Funções médias |
Purga de Shat Seal, Purga de Alta Vaz,"Purga de entrada, de lastro de gás variável e de escape" (com sensor de pressão de escape) |
| Função média + |
Como tarefa média, mais alta purga de fluxo / flush solvente |
Dimensões ((mm):
A:195(7.68)
B:220(8.66)
C:285.9 ((11.26)
D:346.5 ((13.64)
E:879.5 ((34.63)
F:83(3.27)
G:209.4 ((8.24)
H:568 ((22.36)
J:150 ((5.9)
K:1092 ((42.99)
L:390(15.35)
M:250(9.84)
