Compressor de ar de parafuso Atlas de 110 kW VSD Plus GA110VSD+ Material de liga de alumínio

Compressor de ar de conversão de frequência de parafuso rotativo de 110 kW Atlas Ga Vsd+110

GA37-110 VSD+.pdf

Especificações

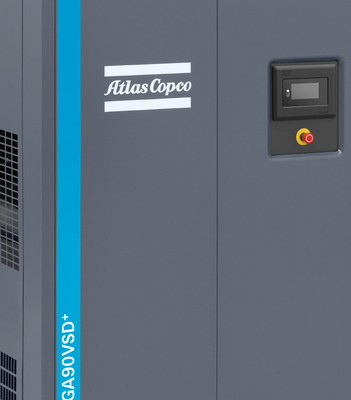

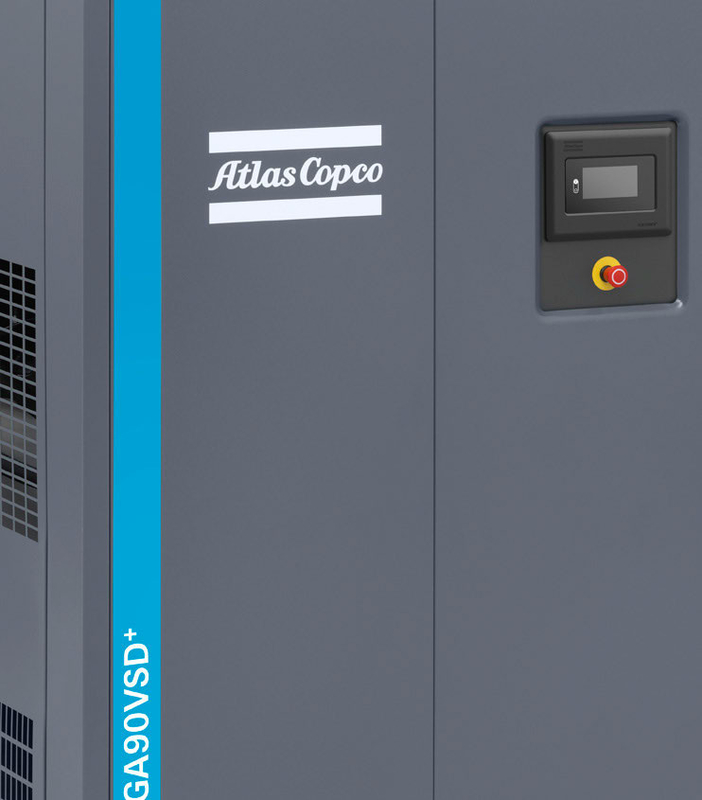

O novo compressor revolucionário da Atlas GA90 VSD+

Inovador
O Atlas revolucionou a construção e o desempenho dos compressores.
O GA 37-110 VSD + possui um layout vertical e compacto, o que economiza espaço no chão e no local de trabalho, facilita o acesso à manutenção e reduz o custo total de propriedade para todos os clientes.

Confiável
• O nosso inversor Neos, desenvolvido internamente para maximizar a fiabilidade do compressor, foi construído para fornecer proteção adicional contra poeira e outras partículas.
• A transmissão de frequência e o sistema de transmissão totalmente fechados garantem o desempenho mesmo nos ambientes mais adversos.
• Baseado na combinação única de tecnologias comprovadas e componentes existentes, combinados de forma óptima pela experiência e conhecimentos da Atlas.

Inteligente.
• Fácil monitorização e manutenção graças ao controlador Elektronikon® Touch.
• As notificações de manutenção e o estado da máquina estão disponíveis através de correio electrónico ou mensagens de texto SMARTLINK.
• Relatórios personalizados sobre o desempenho energético da sua máquina, em conformidade com a norma ISO 50001.

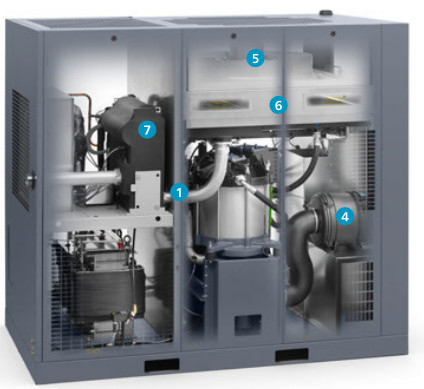

1

Motor de ímã permanente (iPM) interior
• Motor refrigerado a óleo.
• Refrigeramento óptimo para todas as velocidades e condições ambientais.
• Concebido em Bélgica.
• Rolamentos do motor lubrificados com óleo: sem (re) engraçamento, aumentado
tempo de atividade.
• IP66: resistente à pressão.
• Ímãs permanentes.
2
Novo elemento do compressor
• Novo perfil do rotor melhorado.
• Redução das perdas de pressão.
• Optimização dos portais de entrada e saída.
3
Acionamento direto
• Projeto vertical, menos peças.
• Refrigerado a óleo, à prova de pressão.
• Sem engrenagens ou cintos, sem vedação do eixo.

4

Filtro de entrada
• Cargas pesadas.
• Manutenção a cada 4.000 horas.
• Indicador de queda de pressão.

5

Ventilador radial
• Compacto.
• Baixo nível de ruído.
• Alta capacidade de refrigeração otimizada.
6
Design clássico do refrigerador
• Separação de água integrada.
• Refrigerador de óleo/ar separado.
• Facilidade de acesso para manutenção.
7
Inversor Neos inovador
• O inversor desenvolvido internamente pela Atlas agora também controla os motores iPM.
• Proteção IP5x.
• Revestimento robusto em alumínio para operação sem problemas nas condições mais adversas.
• Menos componentes: compactos, simples e fáceis de usar.
8
Secador integrado
• Impressão extra compacta.
• Agente refrigerante R410A.
9
Elektronikon ®
Controlador táctil
• Controlador de alta tecnologia com indicações de aviso, desligamento do compressor e programação de manutenção.
• Fácil de utilizar e concebido para funcionar nas condições mais difíceis.
• Monitoramento remoto SMARTLINK padrão para maximizar o desempenho do sistema de ar e a poupança de energia.
• Controlo opcional de vários compressores (2, 4 ou 6 compressores).
10
Válvula sentinela
• Otimiza o fluxo de entrada da extremidade do ar.
• Não há perdas de descarga.
• Projeto totalmente em alumínio: sem manutenção.

11

VSD + Neos cabine
• O VSD+ é superior às máquinas em marcha lenta.
• Os componentes elétricos permanecem frescos, aumentando a sua vida útil.
• Acionamento dedicado para motores de tecnologia iPM.
• Dispensação de calor do inversor num compartimento separado.

VSD + para uma economia média de energia de 50%

A tecnologia Atlas GA Variable Speed Drive + (VSD +) corresponde de perto à demanda de ar ajustando automaticamente a velocidade do motor.Combinado com o design inovador do motor iPM (imã permanente), o que resulta numa economia média de energia de 50% e numa redução média de 37% do custo do ciclo de vida de um compressor.

Porquê a tecnologia Atlas Variable Speed Drive +?
• Economia de energia de 50% em média com um intervalo de fluxo alargado (20-100%).
• O controlador touch integrado Elektronikon ® controla a velocidade do motor e o inversor de frequência de alta eficiência.
• Nenhum desperdício de tempo de marcha lenta ou perdas de descarga durante a operação.
• O compressor pode ligar/parar sob pressão total do sistema sem necessidade de descarregar.
• Elimina a penalização da corrente de pico durante o arranque.
• Minimiza a fuga do sistema devido a uma pressão do sistema mais baixa.
• Conformidade com as directivas EMC (2004/108/CE).
* Em comparação com os compressores de velocidade fixa, com base em medições realizadas por uma agência de auditoria energética independente.
