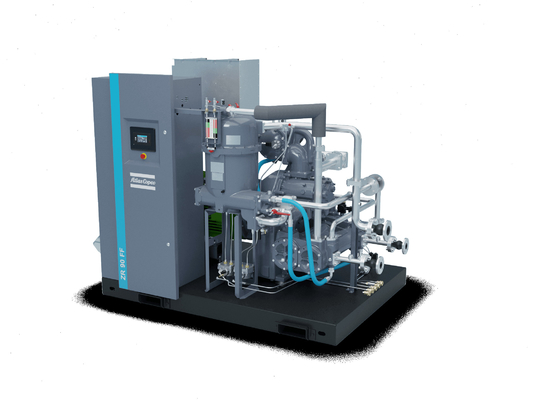

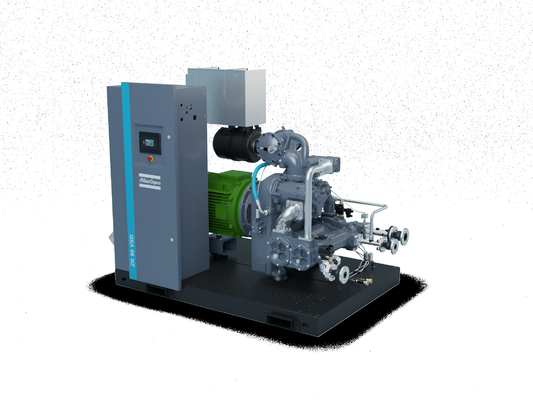

Compressores de parafusos rotativos sem óleo
ZR/ZT 55-90 (VSD) (FF)
Estabelecer padrões de eficiência energética, segurança e fiabilidade
O caminho mais curto para uma produtividade superior é minimizar os custos operacionais, mantendo um suprimento ininterrupto de qualidade de ar adequada.A série de compressores Atlas Copco Z está focada na economia de energia eficaz, assegurando a segurança dos produtos apenas as máquinas sem óleo excluem os riscos de contaminação em 100% e garantindo a máxima fiabilidade 24 horas por dia.ano após ano, com custos mínimos de manutenção, poucas intervenções de manutenção e longos intervalos de revisão.
Vantagem:
Desenvolvimento pioneiro da tecnologia do ar sem óleo
A certificação ISO 8573-1 CLASSE 0 significa zero risco de os nossos produtos contaminarem o ar comprimido.Isto significa que não vamos danificar a reputação profissional da sua empresa devido à contaminação por óleo dos nossos produtos sem óleo..
Eficiência energética máxima
Os elementos de parafuso sem óleo superiores ZR/ZT® proporcionam a combinação ótima de alta distribuição de ar livre (FAD) com o menor consumo de energia.baixas quedas de pressão e um sistema de transmissão extremamente eficiente resultam na maior eficiência do pacote de compressores.
O pacote mais completo
Com o compressor ZR/ZT, a Atlas Copco oferece uma solução superior sem custos ocultos.sistema de lubrificação e controloA versão Full Feature integra até um secador de adsorção IMD para um produto final impecável.Basta ligar e correr..
Presença global - serviço local
Our aftermarket product portfolio is designed to add maximum value for our customers by ensuring the optimum availability and reliability of their compressed air equipment with the lowest possible operating costsOferecemos esta garantia de serviço completo através da nossa extensa organização de serviços, mantendo a nossa posição de líder no ar comprimido.
Otimize o seu sistema
Com o ZR/ZT, a Atlas Copco fornece um pacote padrão todo-em-um que incorpora a mais recente tecnologia num design construído para durar.Para otimizar ainda mais o desempenho do seu ZR/ZT ou simplesmente adaptá-lo ao seu ambiente de produção específico, opcionais estão disponíveis.
Diagrama de fluxo
Fluxo de processo, fluxo de óleo e fluxo de arrefecimento - passo a passo
1. Filtração e primeira compressão
O fluxo azul claro representa o ar, que é atraído para o compressor através do filtro de entrada, onde o ar é limpo.Em seguida, passa através da válvula de aceleração com válvula de escape integrada que cuida da regulação de descarga de carga.
No primeiro estágio de compressão, a pressão do ar é elevada para a pressão intermédia, após a qual o ar é arrefecido no inter-cooler.
2. Refrigeração e segunda compressão
Após o arrefecimento intermédio, o ar passa por um sistema de separação de umidade antes de entrar no estágio de alta pressão.
3. Refrigeração e secagem
O ar na saída do estágio de alta pressão é dividido em duas partes.Uma parte passa através do amortecedor de pulsação com válvula de retenção integrada para o pós-refrigerador, onde é resfriado e a umidade é separada e evacuadaUma segunda parte vai directamente para a área de regeneração da secadora de compressão térmica MD.
Na área de regeneração do secador, o ar quente regenera o tambor de adsorção, após o qual passa pelo refrigerador de regeneração, onde é resfriado e a umidade é separada e evacuada.. The cold air coming from the regeneration section is then mixed with the cold air from the after-cooler in the nozzle-ejector system before passing through the drying section of the adsorption drum where the moisture is removedO ar seco sai do compressor através das flanges de ligação.
4- Fluxo de óleo
The yellow flow is the oil path within the compressor where the oil pump sucks oil from the oil sump and pumps it through the oil cooler and a high efficiency filter to give cool clean oil to the bearings and the gearsO óleo volta a fluir para o invólucro da engrenagem.
Especificações técnicas
Dados do ZRZT 55-90 (VSD) (FF)
