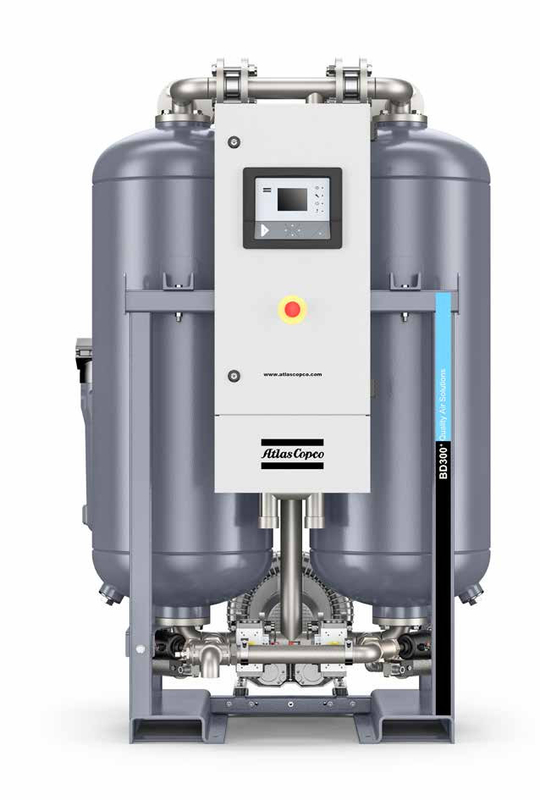

BD 100+-300+ Atlas dos Secadores de Ar Dessecantes para o Tratamento do Ar

ATLAS BD 100+-300+ SECADORES DE AR DESICANTADORES Tratamento do ar

Clique para abrir o nosso catálogo:Dessecante+secadores+Antwerp+folheto+EN+2935093945.pdf...

Como funcionam os secadores?
Os secadores de desicante consistem em duas torres preenchidas com desicante.O dessecante tem uma capacidade de adsorção finita antes de ser secadoPor isso o projeto das torres gêmeas, enquanto uma torre está a secar o ar, a outra está a ser regenerada.

A Atlas oferece dois tipos de secadores de desicante, a série BD+ de secadores de purga de sopro (zero) e a série CD(+) de secadores de desicante sem calor.

1A secar.
O ar comprimido úmido flui para cima através do adsorvente desicante de baixo para cima (1).

2Regeneração.
Secadores de desidratantes sem calor CD+:
O ar seco da saída da torre de secagem é expandido até à pressão atmosférica e enviado através do dessecante saturado, forçando a humidade adsorvida a sair (2 e 4).
Após a dessorção, a válvula de escape é fechada e o recipiente é re-pressurizado.

Aparelhos de secagem de desicante de purgação com sopro (zero)
O soprador (5) absorve o ar ambiente e sopra-o através do aquecedor externo (6).

3Refrigerador (BD+)
BD+ com purga:
Após a fase de aquecimento, o dessecante é resfriado através da expansão do ar comprimido seco da saída do recipiente de adsorção sobre o
A torre de reactivação.

BD+ com purga zero:
Após a fase de aquecimento, o soprador absorve o ar ambiente e o envia através da torre reativada de baixo para cima.

4Troco.
Após a regeneração, a secagem passa da torre saturada para a torre regenerada (3).

BD 100+-300+
Desempenho superior e custo-eficiência

1 Dessecante de qualidade

• O desecante de gel de sílica de alta adsorção requer menos energia de reactivação do que outros agentes de secagem.
• Uma camada de desicante de duas camadas com uma camada inferior resistente à água protege a camada superior de alto desempenho.
• Ponto de orvalho de pressão de -40°C/-40°F como padrão (-70°C/-100°F opcional).
• Até 30% de dessecante extra para proporcionar um desempenho constante mesmo em condições adversas, como altas temperaturas e sobrecargas temporárias.

2 Válvulas de aço inoxidável
As válvulas de borboleta de aço inoxidável de alto desempenho com atuadores garantem uma longa vida útil.

3 Aquecedor de baixa densidade de potência
• O design de aço inoxidável prolonga a vida útil.
• O aquecedor é instalado num tubo isolado para uma instalação energéticamente eficiente.
• Os recipientes isolados estão disponíveis como opção para reduzir ainda mais as perdas de calor e aumentar a eficiência geral (padrão no modelo de -70 °C/-100 °F).

4 Tubulações galvanizadas com ligações em flange
• As tubulações com flanges simplificam a manutenção e minimizam o risco de vazamentos.
• O dimensionamento dos tubos é otimizado para garantir uma baixa queda de pressão para uma economia máxima de energia.

5 Filtros
• Um pré-filtro impede a contaminação por óleo para aumentar a vida útil do dessecante.
• Um pós-filtro protege a rede de ar da poeira dessecante e da contaminação da rede.
• Pode ser montado directamente na entrada e saída do secador para baixar a pressão.
• Fácil de montar e manter, sem necessidade de tubulações e filtros adicionais.

6 Sistema avançado de controlo e acompanhamento
• Instalado num compartimento IP54 para facilitar o cabeamento e a segurança.
• Monitorizar todos os parâmetros para garantir a máxima fiabilidade.

7 Mudança dependente do ponto de orvalho
• Monitorização do ponto de orvalho de pressão real (higrômetro).

• Ponto de orvalho de pressão (e alarme).
• O secador só passa para a torre seguinte quando o dessecante estiver saturado, conforme medido pelo sensor do ponto de orvalho.Resultando numa redução significativa do consumo de energia.

8 Design robusto e compacto
• Estrutura padrão, incluindo caixas para empilhadeira e olhos de elevação para facilitar o manuseio.
• Os recipientes largos garantem uma velocidade de ar baixa e um tempo de contacto mais longo.
• As flanges que ligam os vasos estão integradas nas conchas superior e inferior, diminuindo a altura total da unidade.

Especificações técnicas

Especificações técnicas

Condições de referência BD +: dados de desempenho de acordo com a norma ISO 7183:2007.
Temperatura da entrada de ar no compressor: 35°C/100°F.
Humidade relativa da entrada: 100%.
Condições de referência BD + ZP (purga zero):
Dados de desempenho de acordo com a norma ISO 7183:2007.
Temperatura do ar ambiente: 25°C/77°F.
Humidade relativa do ar ambiente: 60%
